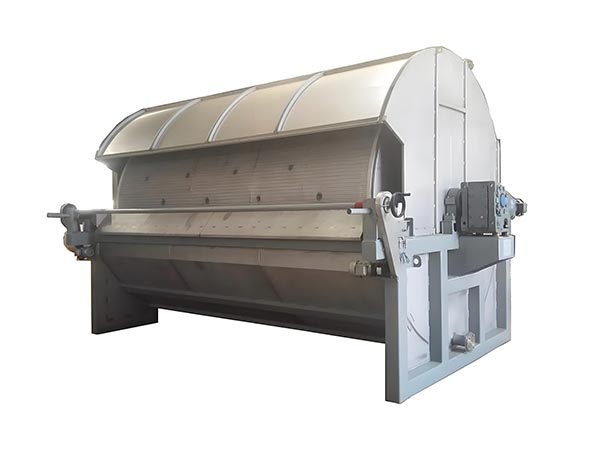

Un filtro rotativo a vuoto è un dispositivo industriale che raggiunge la separazione continuo solido-liquido utilizzando aspirazione a vuoto e un tamburo rotante. Il suo componente principale è un tamburo lentamente rotante, vuoto coperto con tessuto di filtro sulla sua superficie. Attraverso l'aspirazione generata dalla pompaggio a vuoto interno, il liquido nella sospensione viene tirato nel tamburo, mentre le particelle solide vengono trattenute per formare una torta di filtro - consentendo la filtrazione continua, la disidratazione e lo scarico. È ampiamente utilizzato in industrie come l'ingegneria chimica, l'industria mineraria e la protezione ambientale.

Specifiche

Modello	Superficie del filtro (m2)	Diametro del tubo (m)	Angolo di immersione (°)	Velocità del tamburo (r/min)	Potenza dell’ospite (kW)	Il peso (kg )	di mm)Dimensioni
G2 e 1.0	2 di	1 di	120 di	0,13 ~ 2	0,37	di 1520	1600x1800x1500 di dimensioni
G5 e 1.6	5 di	1.6 di	120 di	0,13 ~ 2	0.55 di	di 2500	2200 x 2600 x 2100
G10 e 2.0	10 di	2 di	di 140	0,13 ~ 0,79	1.5 di	di 4160	3380x3000x2170 di dimensioni
G15 e 2.5	15 di	di 2.5	di 140	0,13 ~ 0,79	1.5 di	di 5300	3860x3100x2750 dimensioni
G20 e 2.5	20 di	di 2.5	di 140	0,13 ~ 0,79	1.5 di	di 6320	4460x310x2750 di dimensioni

Principio di funzionamento del filtro rotativo a vuoto

si trova nel funzionamento collaborativo del suo tamburo rotante e del sistema di vuoto interno per ottenere una separazione solido-liquido continua.Filtro per tamburo rotante

Il tamburo è parzialmente immerso nella sospensione da trattare. Il sistema di vuoto interno crea una pressione negativa, che attrae il liquido nel tamburo per lo scarico. Allo stesso tempo, le particelle solide sono adsorbite sul mezzo di filtro sulla superficie del tamburo, formando una torta di filtro.

Mentre il tamburo ruota continuamente, la torta del filtro passa attraverso una zona di lavaggio, una zona di asciugatura, e infine raggiunge una zona di scarico, dove il processo di scarico è completato.

Working Principle

Caratteristiche del filtro rotativo a vuoto

1 Operazione efficiente e automatizzata

Rotando il tamburo, il filtro completa quattro processi chiave - filtrazione, lavaggio, asciugatura e scarico - consentendo una produzione continua.Parametri come la velocità di rotazione e il grado di vuoto possono essere regolati automaticamente, eliminando la necessità di un funzionamento manuale intermittente e riducendo i costi di manodopera.

2 Prestazioni di separazione stabile

L'azione continua della pressione negativa del vuoto non solo assicura una rapida velocità di separazione, ma permette anche una profonda disidratazione, con conseguente basso contenuto di umidità della torta del filtro.L'efficienza della separazione è meno influenzata dalle fluttuazioni della concentrazione del materiale, garantendo prestazioni stabili e controllabili.

Ampia adattabilità dei materiali

Dopo aver sostituito il tessuto del filtro e regolato i parametri come la velocità di rotazione e il grado di vuoto, il filtro può essere adattato a vari materiali, tra cui quelli granulari, viscosi e cristallini.

Struttura compatta e facile manutenzione

Integrando più funzioni in una unità, il filtro occupa una piccola impronta. I suoi componenti principali sono facili da assemblare e smontare. Manutenzione quotidiana comporta principalmente la pulizia del tessuto del filtro e la sostituzione delle parti indossabili, rendendo l'operazione semplice.

Filtro a vuoto video
