Principio di funzionamento del filtro del tamburo a vuoto in Cina-Xinxiang Yinuo Machineries Co., Ltd.

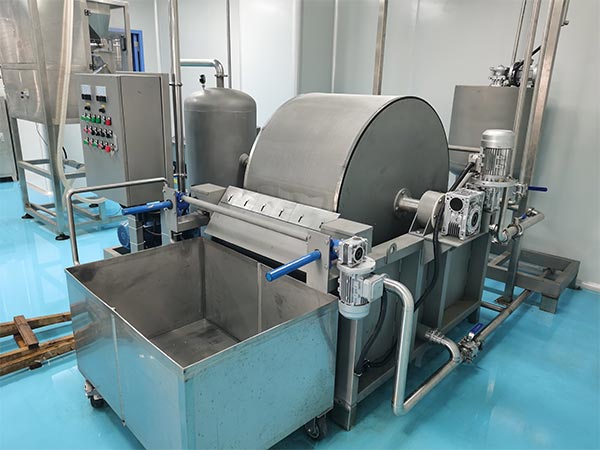

(RVDF) è un dispositivo di separazione continuo solido-liquido il cui principio principale comporta la filtrazione automatizzata ottenuta attraverso la rotazione del tamburo e l'aspirazione a vuoto.Filtro per tamburo a vuoto

Struttura centrale

La struttura del filtro del tamburo a vuoto rotante ruota attorno al componente principale, il “ tamburo”, costituito principalmente da cinque sezioni principali:

1. tamburo: il corpo principale dell'apparecchiatura è tipicamente cilindrico, coperto con tessuto di filtro sulla superficie, e internamente diviso in più camere di filtro indipendenti;

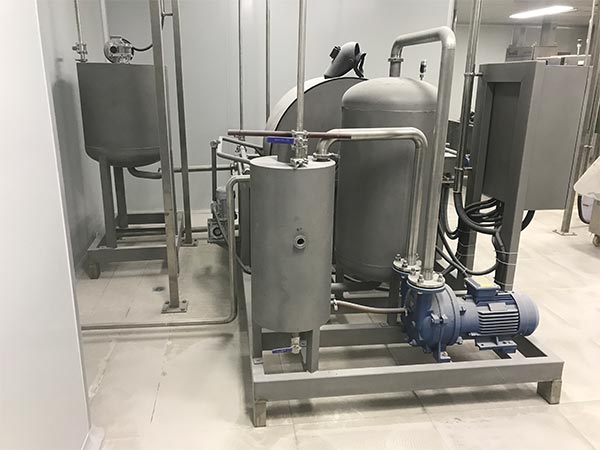

Sistema a vuoto: Include pompe a vuoto e tubazioni, che forniscono pressione negativa alle camere del filtro - il meccanismo chiave per generare aspirazione;

cisterna di alimentazione: situata sotto il tamburo, detiene il liquido che richiede la filtrazione, con il tamburo parzialmente immerso all'interno;

Sistema di pulizia e scarico: il meccanismo di pulizia rimuove la torta di filtro residua attraverso la spruzzatura, mentre il sistema di scarico rimuove la torta filtrata dal panno del filtro;

Sistema di propulsione: Composto da un motore e un riduttore, conduce il tamburo a rotare ad una velocità stabile, garantendo un funzionamento continuo.

Caratteristiche chiave

Operazione continua

Il tamburo ruota continuamente, consentendo il completamento simultaneo della filtrazione di aspirazione, la formazione di torte di filtro, la pulizia e lo scarico senza interruzione.

Alta automazione

Richiede solo l'avvio dell'apparecchiatura e la configurazione dei parametri; i successivi passaggi di filtrazione e scarico non richiedono un intervento manuale.

Efficienza di filtraggio costante

L'aspirazione in vuoto uniforme, combinata con la velocità di rotazione fissa del tamburo, assicura uno spessore di torta di filtro e prestazioni di filtrazione coerenti.

Ampia applicabilità

Compatibile con varie viscosità e dimensioni delle particelle sostituendo i tessuti filtranti di materiali diversi.

Vantaggi principali

Miglioramento dell'efficienza della produzione: rispetto alle apparecchiature intermittenti come i filtri a piastra e telaio, elimina le frequenti chiusure per lo scarico, raggiungendo una maggiore portata per unità di tempo;

Riduzione dei costi di manodopera: l'operazione automatizzata riduce al minimo il coinvolgimento manuale, eliminando processi onerosi come lo scarico e la pulizia manuali;

Qualità del prodotto garantita: la filtrazione accurata in condizioni di vuoto e il lavaggio completo della torta del filtro riducono i residui di impurità, migliorando la purezza delle fasi solide e liquide dopo la separazione.

Alta stabilità operativa: il controllo preciso dei parametri dell'apparecchiatura riduce al minimo l'influenza umana, rendendolo adatto per la produzione industriale su larga scala.

aree di applicazione

I filtri a tamburo a vuoto rotante sono altamente adattabili e quindi ampiamente utilizzati in vari settori industriali.

Industria chimica: utilizzato per la separazione solido-liquido in prodotti come resine sintetiche, coloranti e pesticidi, come il recupero di particelle di pigmento nella produzione di pigmenti.

Industria alimentare: trasformazione di succhi, birra, scorie di amido e liquidi simili, come la separazione dell'amido dall'acqua nella produzione di amido.

Industria farmaceutica: separare brodi di fermentazione antibiotica, estratti di medicina tradizionale cinese e altre sostanze per garantire la purezza del farmaco.

Mining e protezione ambientale: trattamento delle scorie minerali dopo la flottazione e delle acque reflue industriali per raggiungere il recupero dei rifiuti solidi e la depurazione delle acque reflue.

Industria chimica

Industria alimentare

Industria farmaceutica

Mining e protezione ambientale

Metodi comuni di risoluzione dei problemi

Fenomeno di colpa	Possibili motivi	Metodo di esclusione
La velocità del filtro rallenta	1 Blocco del filtro 2) Grado di vuoto insufficiente La viscosità del liquido materiale aumenta	1. pulire o sostituire il tessuto filtro Verificare se la pompa a vuoto è in perdita e riempire l'olio a vuoto Regolare la temperatura o la concentrazione della soluzione di alimentazione
Spessore della torta del filtro	Velocità instabile del tamburo Fluttuazioni nel livello liquido del serbatoio del materiale Differenza nel grado di vuoto della camera del filtro	1. ispezionare il sistema di trasmissione e regolare la velocità Stabilizzare il tasso di alimentazione del liquido e mantenere il livello del liquido Controlla la sigillatura della camera del filtro e ripara l'area di perdita
scarico incompleto	La distanza tra lo scraper e il tamburo è troppo grande L'umidità della torta del filtro è troppo alta 3. filtro tessuto invecchiamento e ruggine	1. regolare la posizione del raschiatore per ridurre il divario Aumentare il grado di vuoto o diminuire la velocità del tamburo per aumentare la secchezza della torta del filtro Sostituire il filtro con uno nuovo
Apparecchiature per rumori anormali	Insufficiente lubrificazione dei componenti di trasmissione 2 Il drone squilibrato 3 Componenti solidi	1.AddlubricatingoiltocomponenteSuccessivoSuccessivoSuccessivoSuccessivoSuccessivoSuccessivoSuccessivoSuccessivoSuccessivoSuccessivoSuccessivoSuccessivoSuccessivo

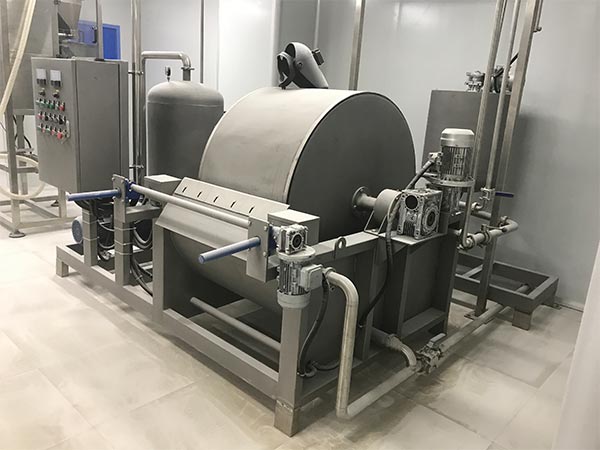

Filtro per tamburo a vuoto Rotary

Sfruttando i suoi principali vantaggi di funzionamento continuo e automatizzato, il filtro a tamburo a vuoto rotante risponde in modo efficiente alle esigenze di separazione solido-liquido in tutte le industrie chimiche, alimentari e farmaceutiche.Una chiara comprensione della sua struttura, caratteristiche e metodi di risoluzione dei problemi assicura ulteriormente prestazioni stabili dell'apparecchiatura.

Come produttore di filtri specializzati, Yinuo Machinery possiede una vasta esperienza nella selezione dell'attrezzatura, nell'adattamento del tessuto del filtro e nella risoluzione dei problemi. Se avete domande riguardanti il funzionamento del filtro o l'acquisto, vi preghiamo di contattarci in qualsiasi momento. La nostra email di consulenza è: info@vacuumdrumfilters.com.
